產品簡介

化工園區廢氣排放種類繁多、形式多樣。云創大數據針對化工園區廢氣無組織排放的監測，以及企業邊界、園區邊界、環境敏感點等處的大氣環境監測，采用基于物聯網傳感器技術的cSensorE1100構建網格化監測系統，可同時定性、定量監測多個氣體組分。

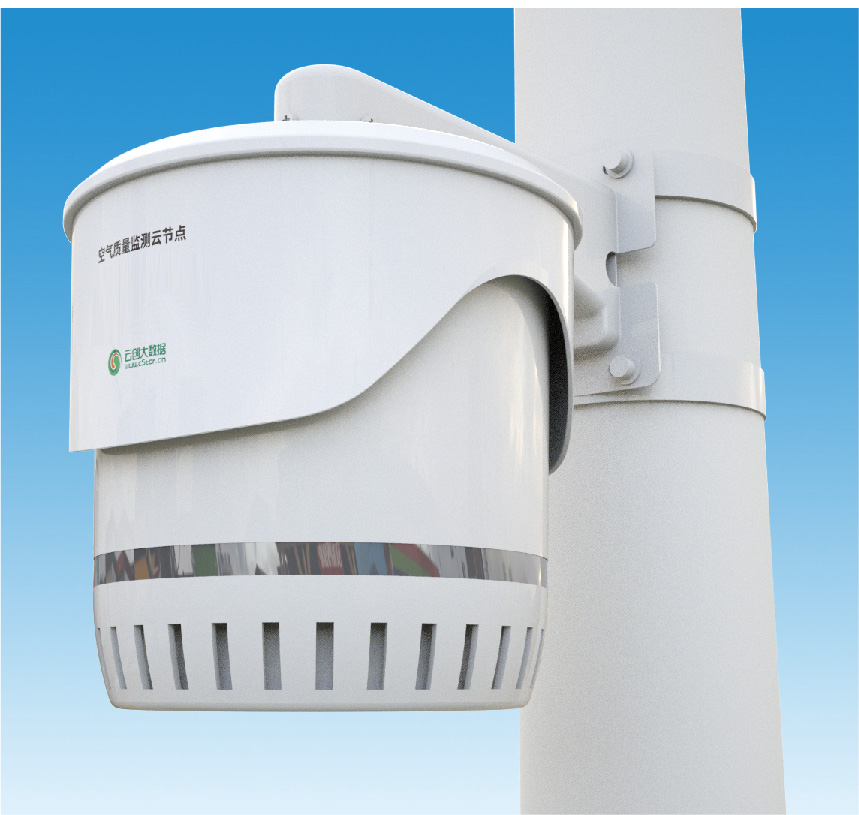

cSensor E11 00選用高精度氣體傳感器，對園區大氣污染物進行精確、穩定的連續監測。每個檢測格點可檢測NH3、HCL、HF、CI2、 H2S、惡臭氣體等多種.特征污染物的濃度值。對于未來擴展監測需求還可以通過增加傳感器，很方便實現對其它特征污染物的監測。

產品技術參數

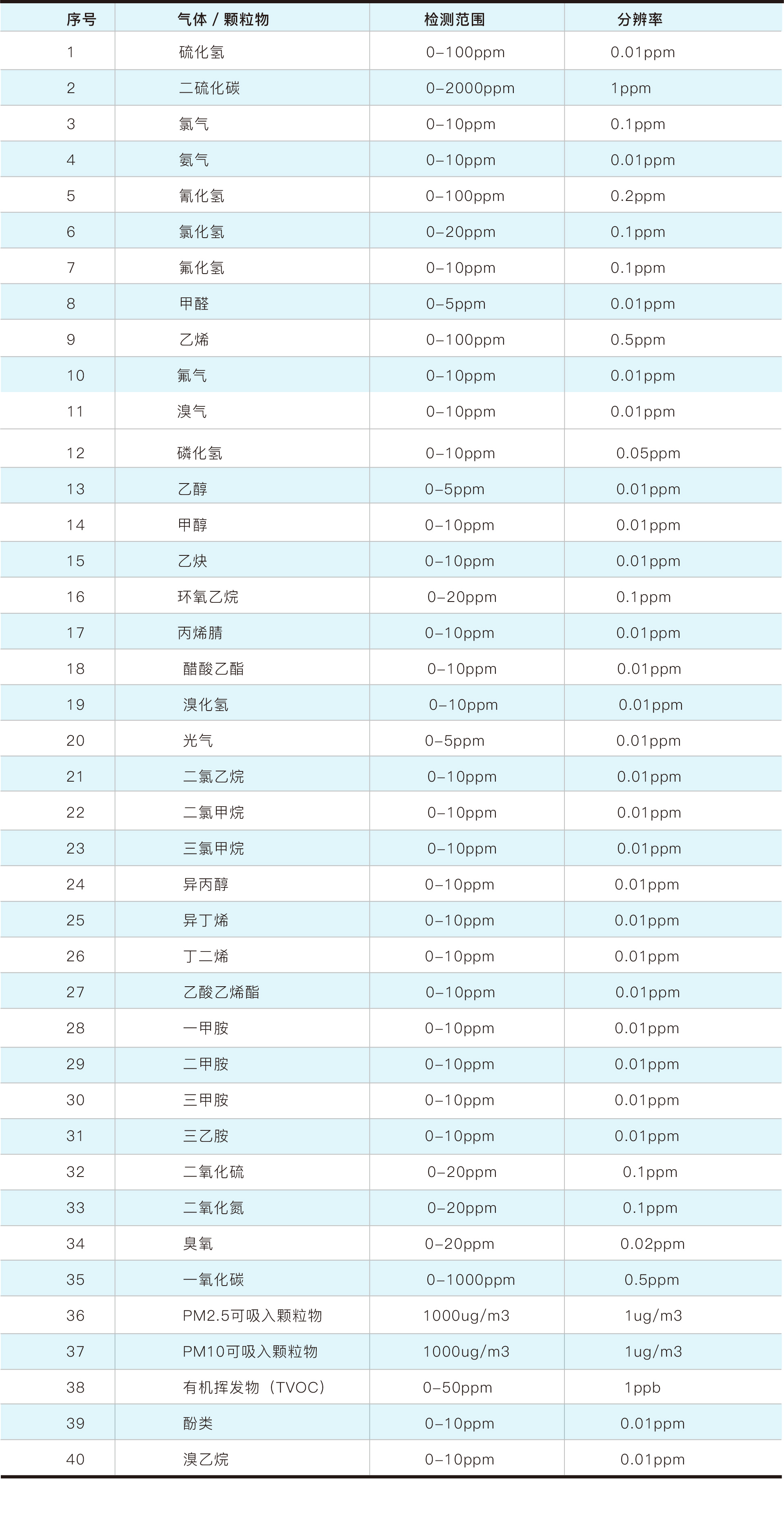

傳感器技術指標

典型應用

區域空氣質量網格化監測、精細化預報及精準監管系統

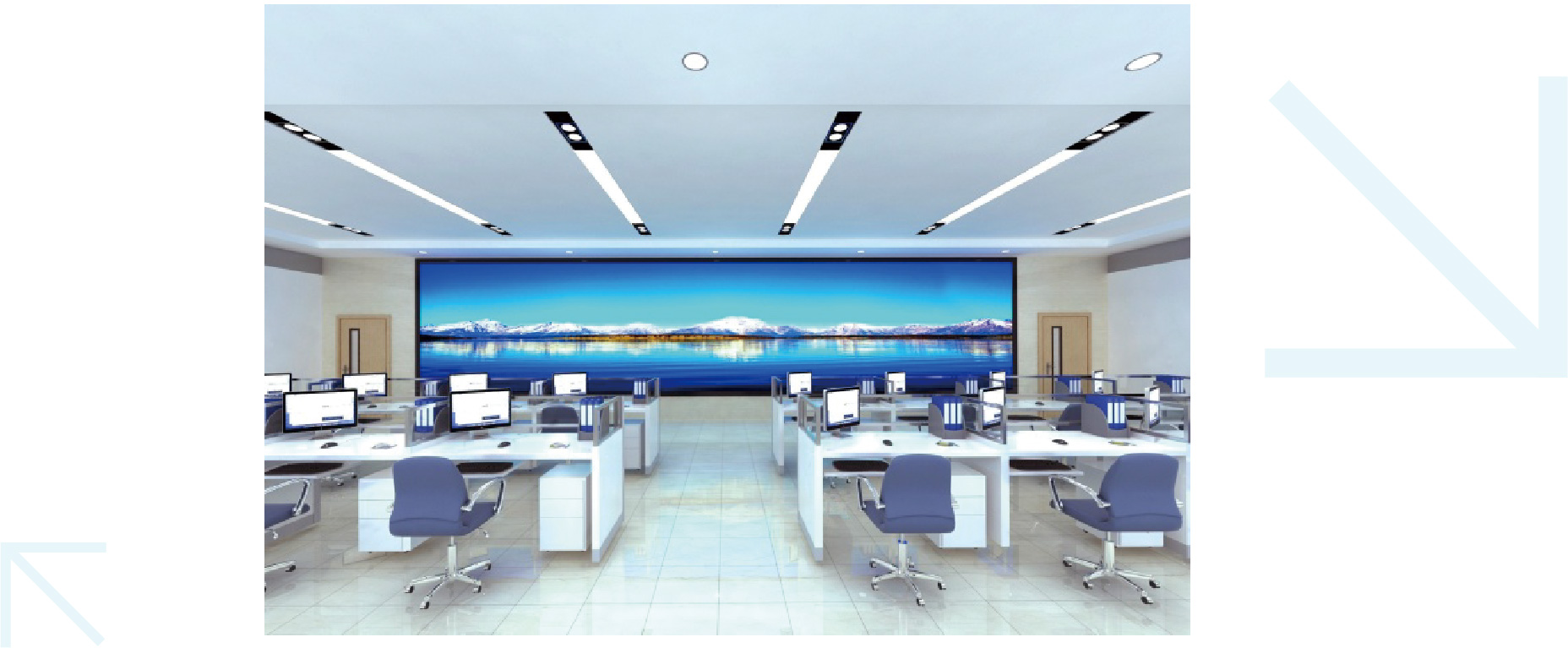

系統利用高性價比的微型環境氣象監測儀構建區域網格化大氣監測系統，作為數據采集層，為平臺層提供數據;平臺層包括基礎IT軟硬件和運行指揮中心等;運行指揮中心見下

通過運行指揮中心的可視化系統提供的污染源分布圖、區域污染物濃度分布圖，環境監管人員能夠判斷污染態勢和污染來源。

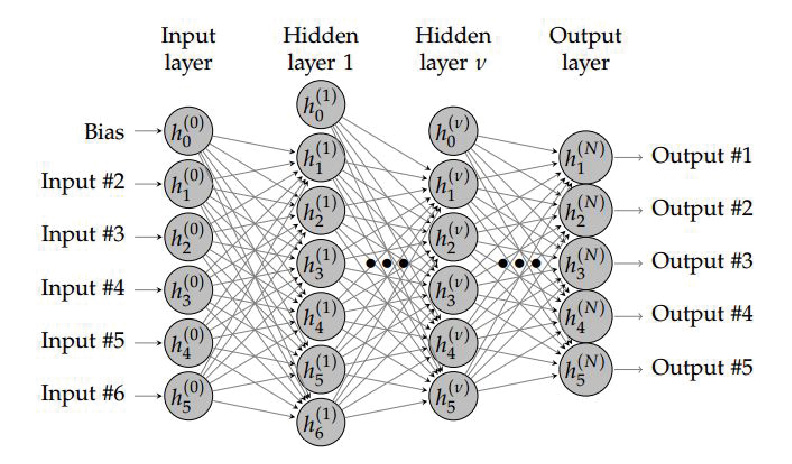

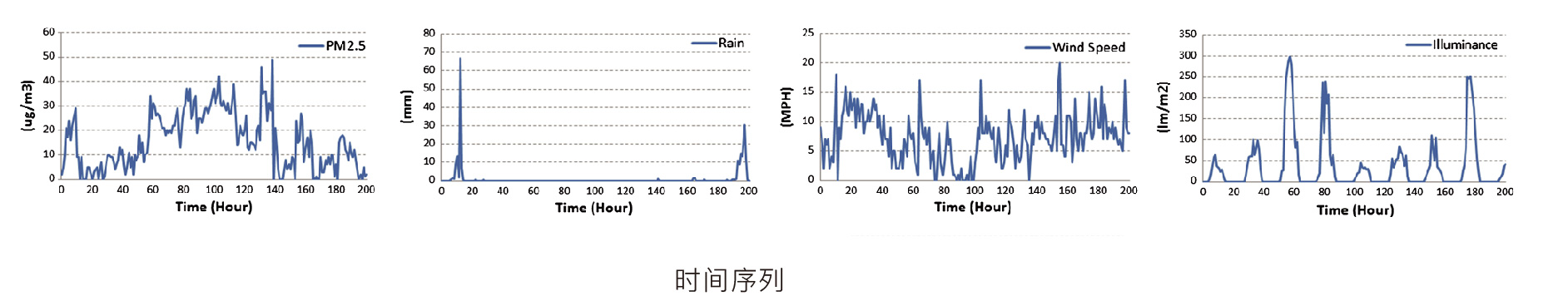

特別是通過網格化監測數據的污染物濃度數據和氣象條件，利用深度循環神經網絡(DRNN-deep recurrent neural network)進行精細化的時間序列預報:

利用每個網絡格點的預報數據，環境監管人員能變被動為主動，提前采取相應的污染治理措施，并與網格員APP的實時互動，實現精準監管。

綜上所述，該系統實現了區域環保監管的“五化”-一即網格化、數字化、可視化、智能化和精準化。

化工園區環境空氣網格化監測預警及溯源系統

利用cSensor E1100系列園區氣體微型檢測儀構建網格化在線監測系統，可獲得園區氣體濃度分布圖,利用“快照回放”方法可實現無組織排放的污染溯源。

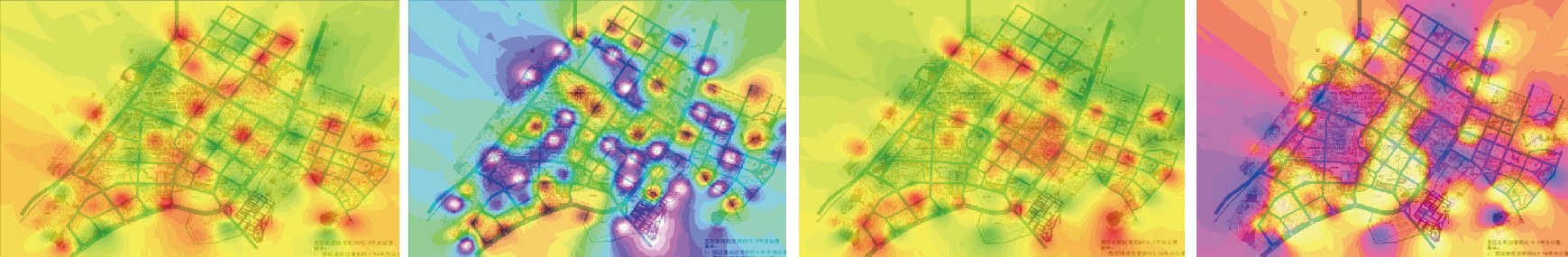

園區污染氣體濃度分布快照

根據預警閥值和在線監測數據，經過濃度數據插值處理，可得到園區各類污染氣體的濃度分布圖，并可在各類終端(包括監控中心的大屏幕)，上直觀地展現濃度分布和報警信息:

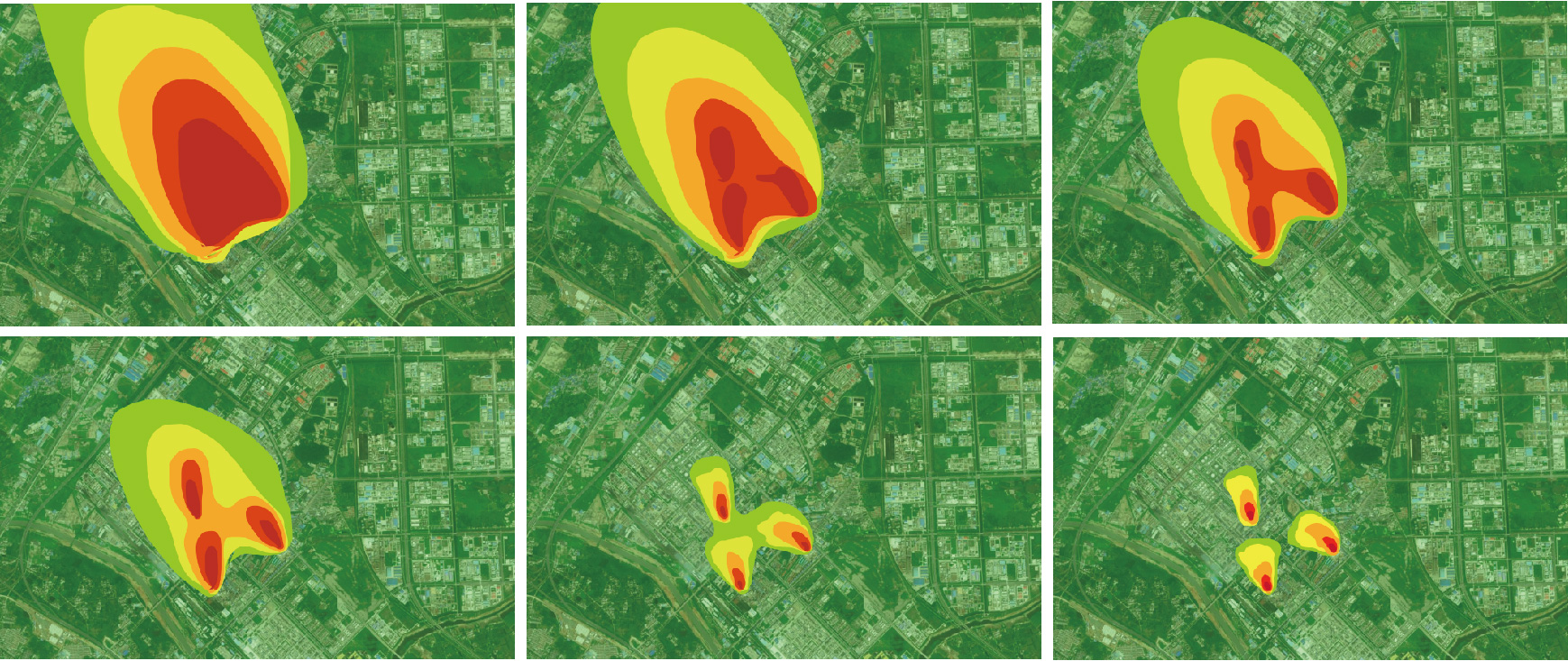

園區污染氣體快照回放

依據報警或預警的時間，并從“智慧園區"調取園區企業用電、用水、用氣等能源監控數據，判斷企業生產開始的時間，由此確定污染快照回放的時間起點，通過快速回放可快速鎖定目標污染源。
